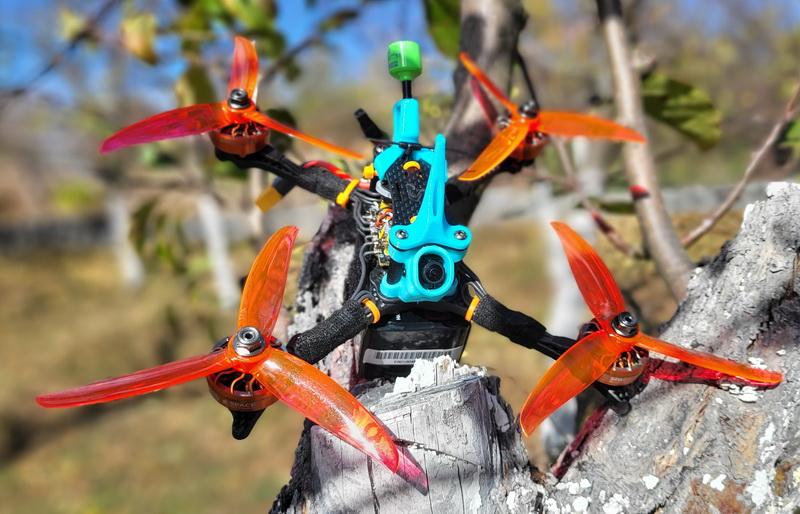

Обзор рамы Skystars Bolt5 (Foxeer Caesar V2) для гоночных дронов

Лёгкая и доступная рама для квадрокоптера из углеволокна T700 формата TrueX для 5-дюймовых FPV-дронов

Назначение и особенности

Рамы для гоночных дронов, такие как Skystars Bolt5 и Foxeer Caesar V2, создаются с акцентом на минимальный вес, жёсткость конструкции и аэродинамическую эффективность. Компоновка TrueX обеспечивает равную устойчивость по всем осям, а установка аккумулятора под основанием улучшает центр тяжести и управляемость.

Обе модели выполнены из прочного углеволокна Toray T-700 и оснащены 3D-печатным TPU-плавником для режима Turtle Mode.

Конструкция

• Диагональ: 200 мм — одна из самых компактных рам для 5-дюймовых пропеллеров.
• Толщина лучей: 5 мм.
• Компоновка: полностью симметричная TrueX.
• Вес комплекта (с TPU и винтами): около 76 г.

Рама собирается из четырёх лучей, верхней и нижних пластин. Конструкция выполнена в виде «сэндвича» с удобным местом для фиксации аккумулятора и ремней.

Возможности монтажа электроники

• Полётный контроллер и ESC: крепление 20×20 мм (M3).
• VTX: установка как аналоговых, так и цифровых модулей (например, Walksnail Avatar HD Pro).
• Моторы: совместимость с FPV-моторами 16×16 мм (M3).
• Камера: формат Nano 14 мм (например, Foxeer Predator V5 Nano).
• Антенна: предусмотрен держатель для компактных моделей.

Из-за TPU-плавника невозможно закрепить экшн-камеры вроде GoPro.

Комплектация

• 4 луча (углеволокно T-700, 5 мм)
• верхняя и нижние пластины
• крепёжные винты
• 3D-печатные TPU-элементы (держатели камеры, антенны, плавник)
• 2 ремня для аккумулятора
• резиновая прокладка

Сборка и рекомендации

• Время сборки: 10–15 минут.
• Для фиксации винтов рекомендуется использовать фиксатор резьбы.
• Подходящие аккумуляторы:
• Кабель питания стоит закрепить на луче, чтобы избежать контакта с пропеллерами.

Технические характеристики

Итог

Skystars Bolt5 / Foxeer Caesar V2 — это компактная, прочная и лёгкая рама для FPV-гонок с 5-дюймовыми пропеллерами. Симметричная компоновка TrueX гарантирует предсказуемость в управлении и высокую манёвренность. Подходит для сборки скоростных FPV-дронов, где главное — скорость и отзывчивость, а не установка тяжёлых камер для съёмки.
