Из чего состоит современный FPV-дрон

FPV-дроны (First Person View) стали одной из самых технологичных и динамично развивающихся областей беспилотной авиации. Такие аппараты позволяют пилоту видеть полет «глазами дрона» через видеошлем или специальные очки, что открывает возможности для скоростных гонок, аэровидеосъемки, инженерных экспериментов и обучения.

Современный FPV-квадрокоптер - это сложная система, состоящая из нескольких ключевых компонентов. Каждый из них выполняет свою задачу и напрямую влияет на характеристики полета, стабильность и управляемость аппарата.

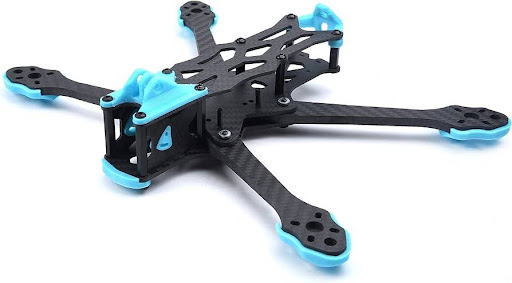

Рама

Рама является основой всей конструкции дрона. Именно на нее крепятся все остальные элементы: двигатели, электроника, видеосистема и аккумулятор.

Чаще всего рамы изготавливаются из карбона (углеродного волокна). Этот материал обладает высокой прочностью и при этом остается легким, что крайне важно для FPV-дронов, где каждый грамм влияет на динамику полета.

Конструкция рамы обычно включает:

• центральную платформу для установки электроники
• лучи для крепления двигателей
• площадку для аккумулятора
• крепления для камеры и антенн

Наиболее популярный размер FPV-дронов - 5 дюймов, что означает диаметр пропеллеров. Такие модели обеспечивают оптимальный баланс скорости, маневренности и устойчивости.

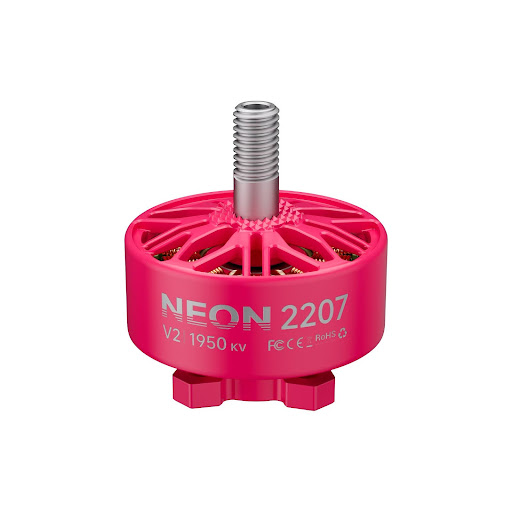

Бесколлекторные моторы

Двигатели обеспечивают тягу, необходимую для подъема и управления дроном. В современных FPV-дронах используются бесколлекторные моторы (brushless motors).

Их основные преимущества:

• высокая эффективность
• долговечность
• высокая скорость вращения
• стабильная работа под нагрузкой

Характеристикой мотора является показатель KV - количество оборотов на вольт.

Например:

• 1700–1900 KV - для дальних и экономичных полетов
• 2000–2400 KV - универсальные конфигурации
• 2500+ KV - для гоночных дронов

Выбор мотора напрямую влияет на скорость, маневренность и время полета.

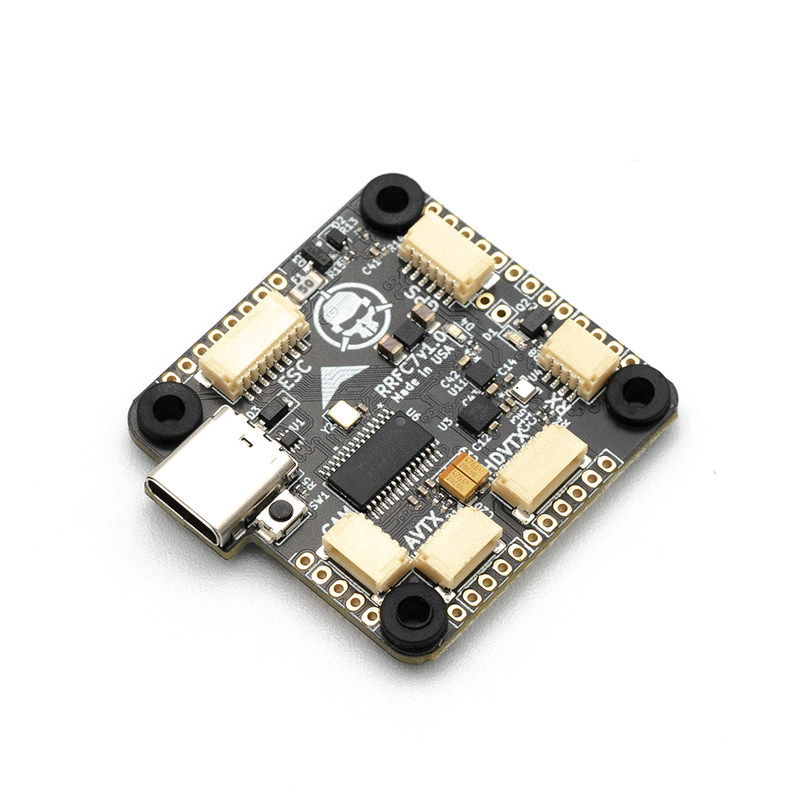

Полетный контроллер

Полетный контроллер - это «мозг» дрона. Он анализирует данные с датчиков и управляет работой двигателей.

Основные функции контроллера:

• стабилизация полета
• обработка сигналов управления
• выполнение алгоритмов управления

Большинство FPV-дронов используют популярную прошивку Betaflight, которая позволяет гибко настраивать параметры полета.

Контроллер получает команды от пилота через радиоприемник и мгновенно корректирует работу двигателей, обеспечивая точную реакцию на движения стиков.

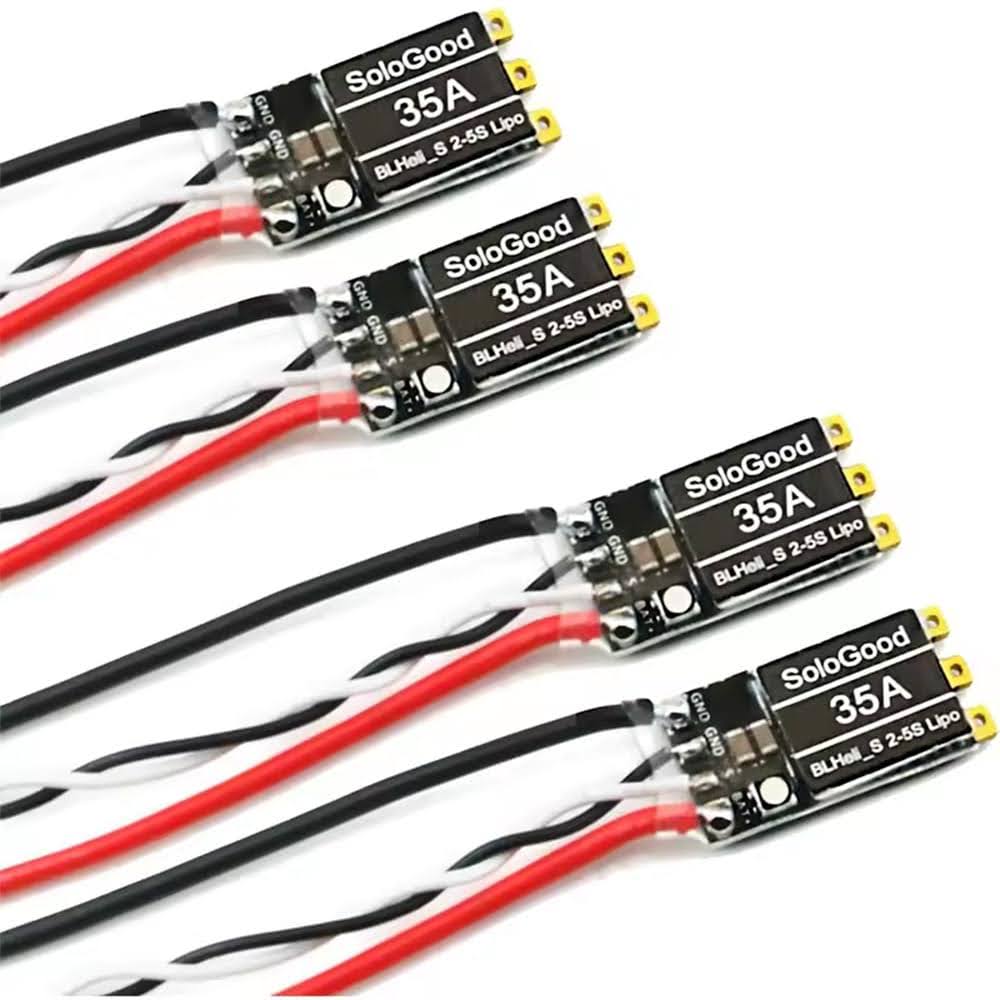

Регуляторы оборотов

ESC (Electronic Speed Controller) управляет скоростью вращения двигателей.

Он принимает сигналы от полетного контроллера и преобразует их в питание для моторов. В современных FPV-дронах часто используются 4-в-1 ESC, где четыре регулятора объединены на одной плате.

Преимущества такого решения:

• компактность
• снижение веса
• упрощение сборки
• уменьшение количества проводов

Современные ESC способны обновлять скорость работы двигателей сотни раз в секунду, что позволяет дрону быстро реагировать на команды пилота.

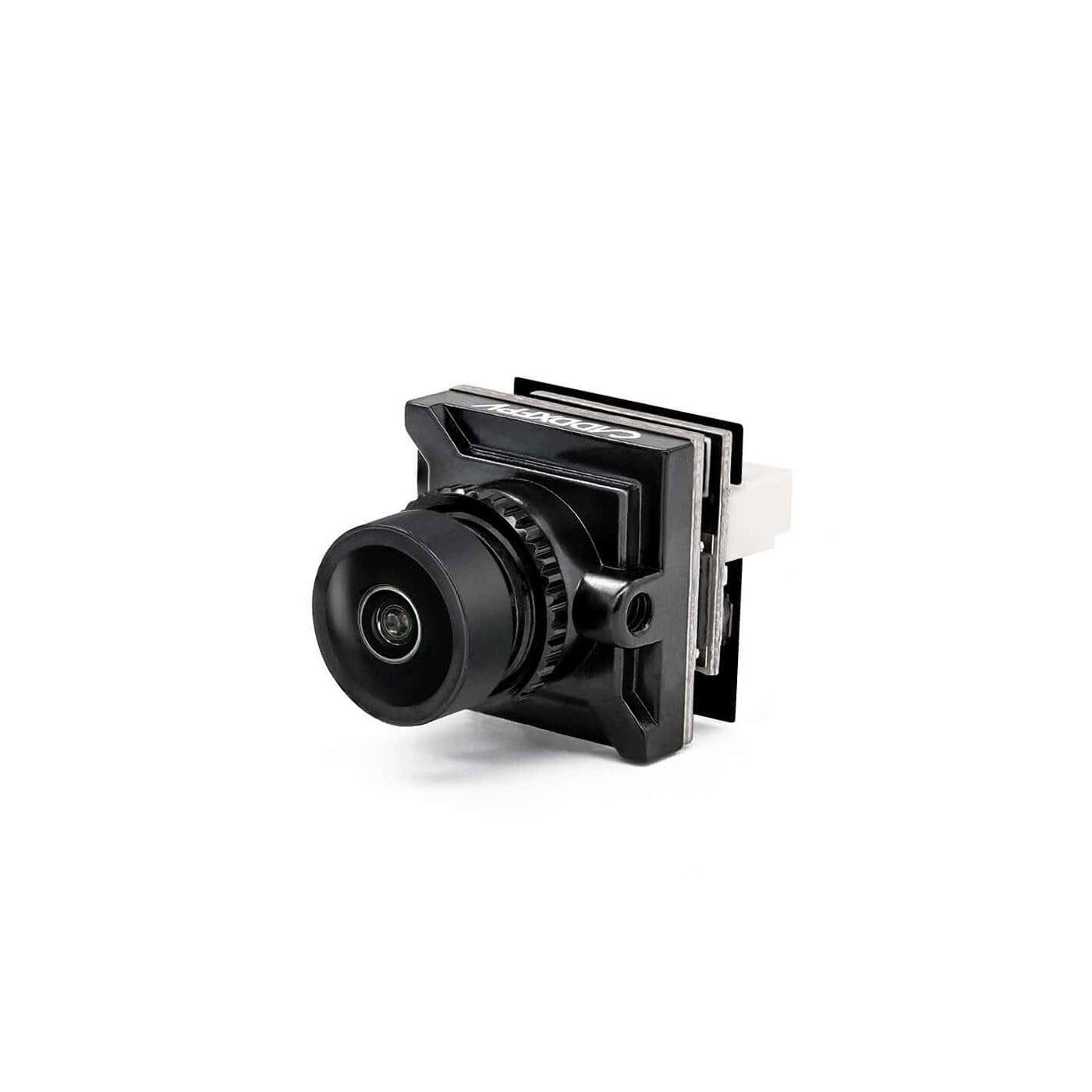

FPV-камера

FPV-камера передает изображение с дрона в режиме реального времени.

Главное требование к такой камере - минимальная задержка. В отличие от обычных камер видеосъемки, FPV-камера оптимизирована именно для управления.

Ключевые параметры:

• угол обзора
• светочувствительность
• задержка передачи сигнала
• устойчивость к резким изменениям освещения

Благодаря этому пилот может точно ориентироваться в пространстве даже при высоких скоростях.

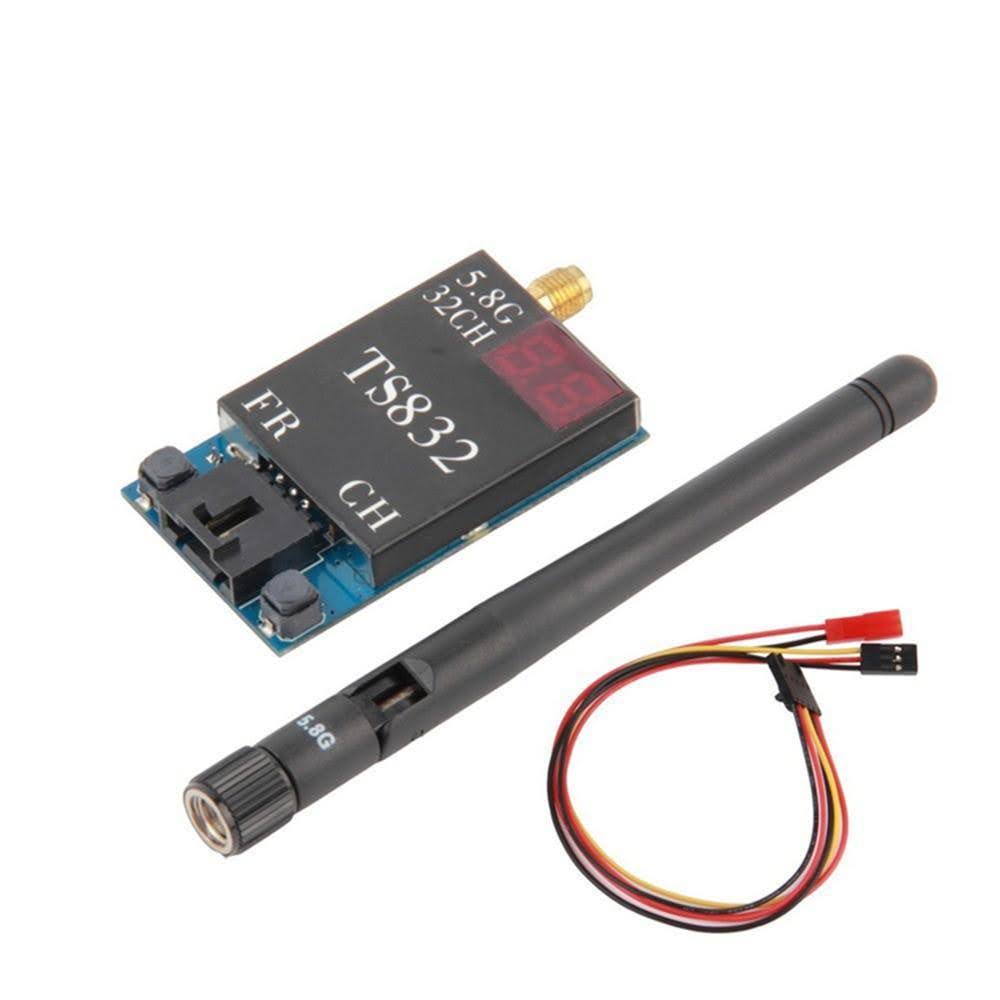

Видеопередатчик (VTX)

Видеопередатчик отправляет сигнал с камеры на FPV-очки или монитор пилота.

Наиболее распространенный диапазон - 5.8 ГГц. Мощность передатчика может регулироваться в зависимости от условий полета.

Типичные значения мощности:

• 25 мВт - для закрытых помещений и соревнований
• 200–600 мВт - для обычных полетов
• 800+ мВт - для дальних дистанций

Качественная антенна значительно увеличивает стабильность видеосигнала.

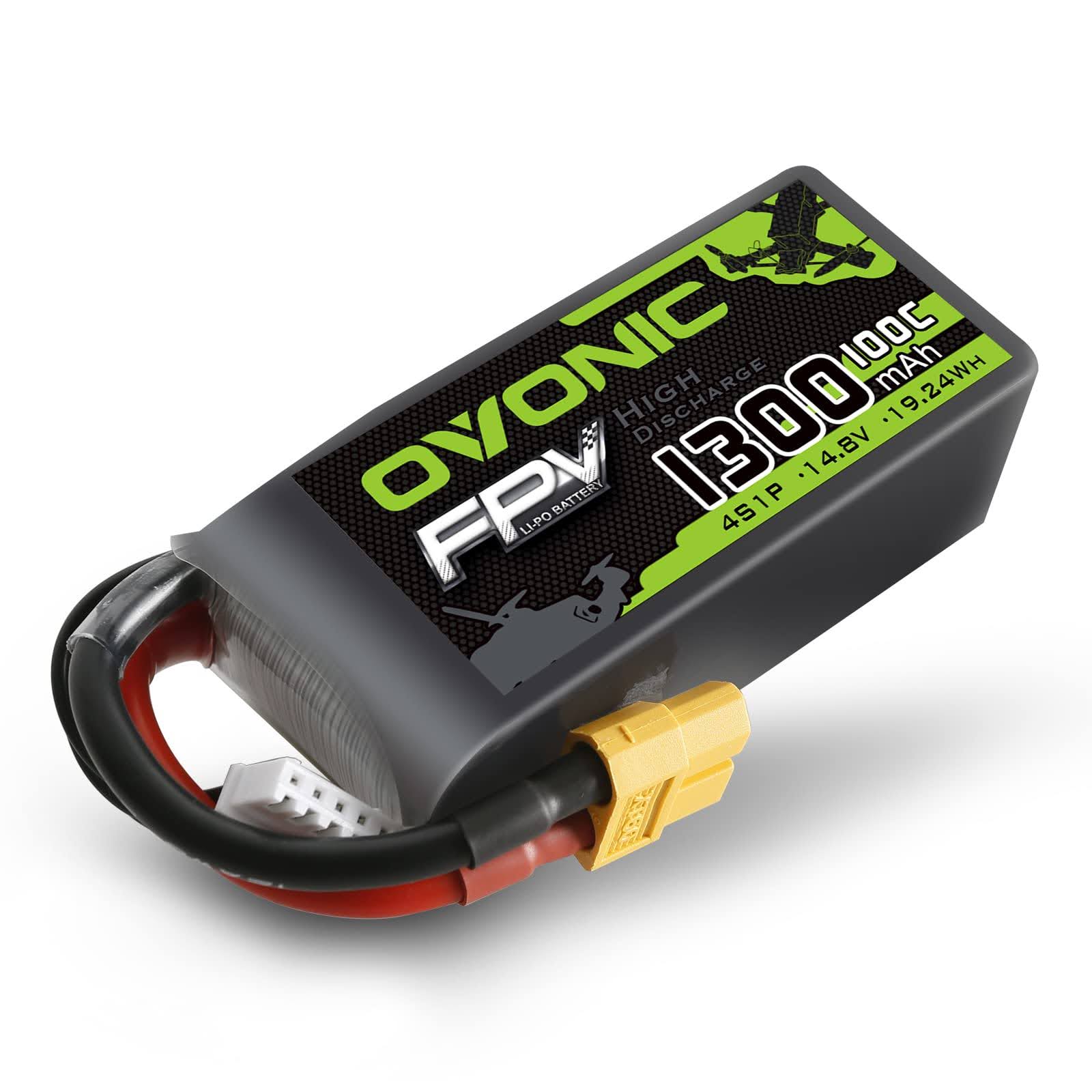

Аккумулятор (LiPo)

Большинство FPV-дронов используют литий-полимерные аккумуляторы (LiPo).

Их главные преимущества:

• высокая плотность энергии
• способность отдавать большой ток
• компактность

Типичные конфигурации:

• 4S - базовые сборки
• 6S - более мощные и эффективные системы

емкость аккумуляторов обычно находится в диапазоне 1000–1800 мА·ч, что обеспечивает 3–6 минут активного полета.

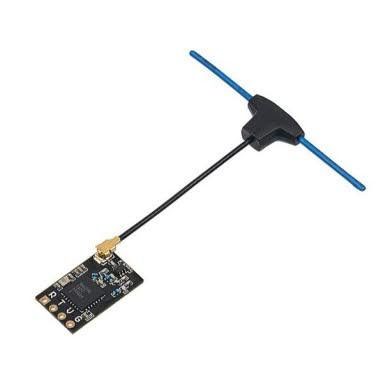

Радиоуправление и приемник

Для управления дроном используется радиосистема, состоящая из передатчика (аппаратуры пилота) и приемника на самом дроне.

Современные системы управления обеспечивают:

• большую дальность связи
• устойчивость к помехам
• минимальную задержку сигнала

Популярные протоколы управления:

• ExpressLRS
• Crossfire
• FrSky

Надежная радиосвязь является важной для безопасного управления дроном.

Современный FPV-дрон - это высокотехнологичная система, в которой каждая деталь влияет на характеристики полета. Рама обеспечивает прочность конструкции, двигатели создают тягу, полетный контроллер управляет всей системой, а видеоканал позволяет пилоту видеть мир глазами дрона.

Именно сочетание этих технологий делает FPV-дроны уникальным инструментом - как для спорта и развлечений, так и для обучения, инженерных экспериментов и разработки новых беспилотных систем.
